Kopplungen
Einfache Anschaltung von Fremdsystemen über die zahlreichen Schnittstellen. Das TAS als Fernwirkkopf für Ihre SPS.
Unsere TAS-Systeme bieten über die zahlreichen Schnittstellen und die verfügbaren Protokolle eine Offenheit gegenüber Fremdsystemen. Auf einfachste Art und Wiese ist es möglich einen Datenaustausch (lesen/schreiben) zwischen TAS und einem Fremdsystem zu konfigurieren. Die Konfiguration erfolgt über eine grafische Benutzeroberfläche in unserer Konfigurationssoftware TAS-View.
Überzeugen Sie sich durch die Vielzahl an Kopplungsmöglichkeiten.
Konformitätszertifikat
Die Fernwirkprotokolle nach den Standards IEC 60870-5-104 sind im Kraftwerks-, Energieverteilungs- und Infrastrukturbereich weit verbreitet. Die Konformität wurde von KEMA ausgiebig getestet und zertifiziert. Das ermöglicht einen hohen Qualitätsstandard unserer Produkte.
An der Protokollimplementierung des Produkts wurden End-to-End-Datenelementtests für die Informations- und Kontrollpunkte durchgeführt.
Weiters wurden Funktionstests im kontrollierten Modus für folgende Ebenen abgewickelt:
- Stationsinitialisierung
- Erfassung von Ereignissen
- Allgemeine Abfrage
- Taktsynchronisierung
- Befehlsübertragung

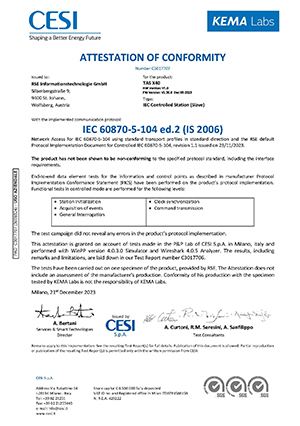

IEC 60870-5-104 ed.2 (IS 2006) Zertifikat für die TAS-Produktserie:
Kopplungen
TAS Serie

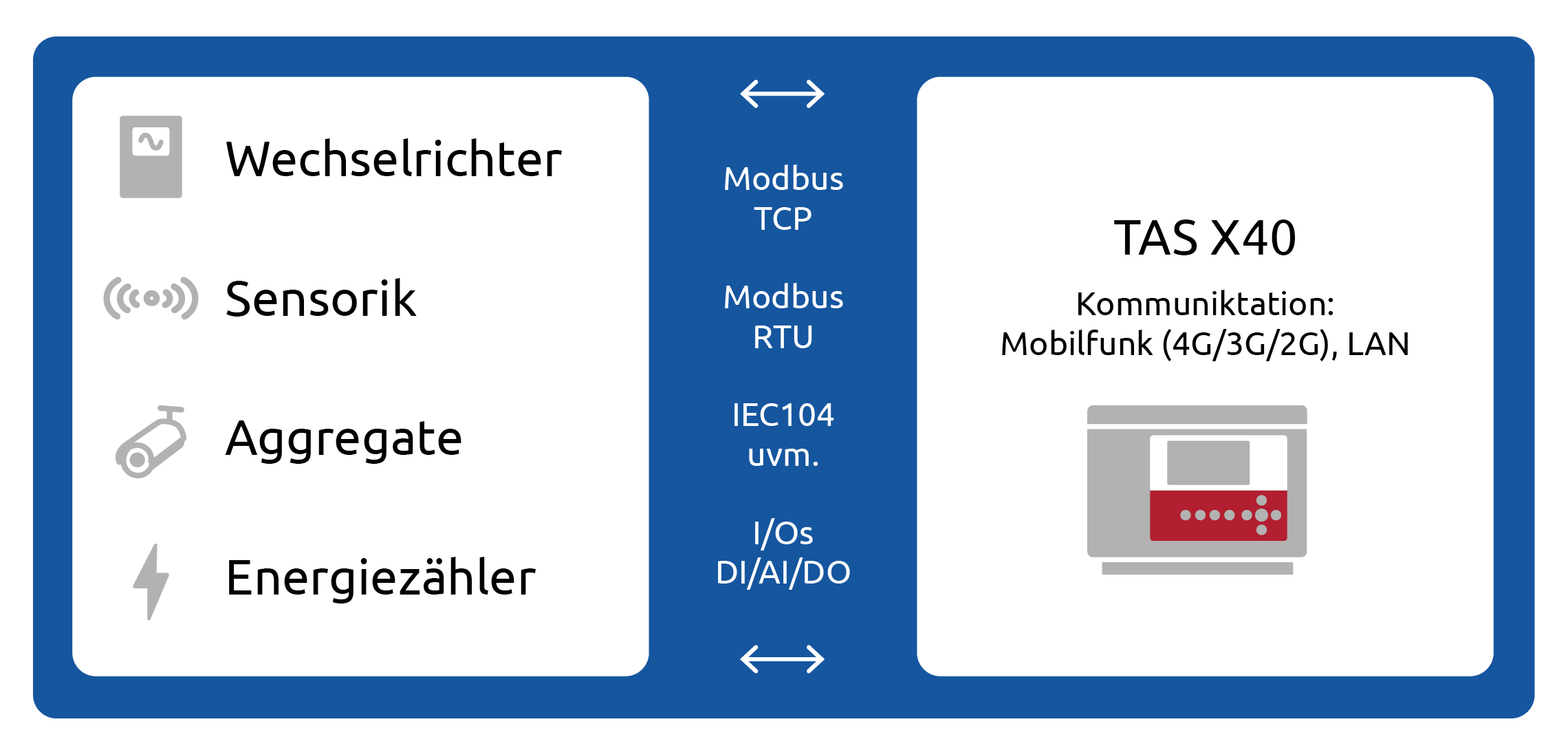

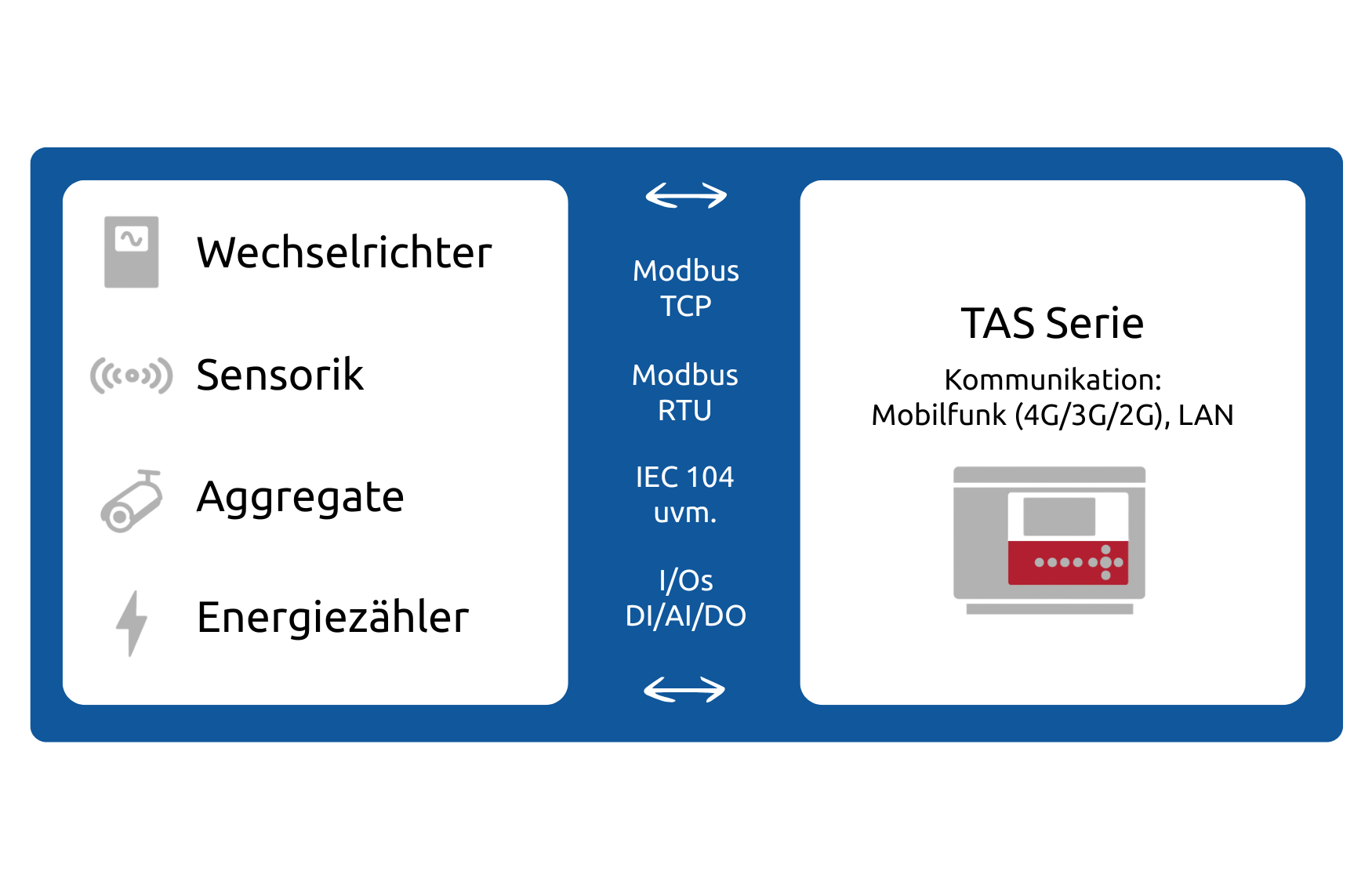

Kopplungen - ein kurzer Überblick:
- Einfache Anschaltung von Fremdsystemen über die zahlreichen Schnittstellen
- Standardprotokolle wie IEC 60870-5-104, Modbus (RTU), Modbus TCP (Master, Slave), SNMP, Profinet, CANopen uvm. verfügbar
- Nutzen Sie das TAS als Fernwirkkopf für ihre SPS
- Lesen- und Schreiben von Datenbausteinen
- Laufende Schnittstellenüberwachung für zuverlässigen Datenaustausch
- Umfassende Merkerbereiche (bis zu 512 Digitalwerte, bis zu 128 Analogwerte, bis zu 128 Zählwerte)
- Protokollkonvertierung, parametrische Konfiguration ohne Programmierung
Die wichtigsten Schnittstellen (Auszug):
- IEC 60870-5-104
- Modbus (TCP), Modbus (RTU)
- CANopen
- SNMP
- Siemens MPI, Profinet (RFC 1006), Profibus
| Schnittstellen | |
|---|---|
| Feldbusschnittstelle | RS485 |
| Serielle Schnittstelle | RS232 |
| CAN-Bus | CANopen, 11/29 bit Identifier |
| CAN-RSE | RSE Netzwerk, 11/29 bit Identifier |
| Konfigurationsschnittstelle | USB 2.0 (Mini-USB Buchse) Ethernet |
| Ethernet | 10/100 BaseT |
| Protokolle zur Ankopplung von Fremdsystemen | |
|---|---|
| TCP/IP | IEC 60870-5-104 OPC UA* Siemens S7-Protokoll über industrial Ethernet (Profinet/RFC1006) Modbus Master (TCP) Modbus Slave (TCP) SNMP TCP/IP Forwarder (Web-Cam) UDP Forwarder |
| Serielle Schnittstelle, Feldbusschnittstelle |
IEC 60870-5-103 Siemens S7 Protokoll über RS485 (TAS X21 mit MPI-Funktion erforderlich) Siemens MPI über Schnittstelle (Profibus, ggf. Adapter notwendig) Siemens AS511 (S5) Siemens RK512 (S5) Modbus Master (RTU) Modbus Slave (RTU) Eaton Moeller Sucom A Eaton Moeller Easy800, MFD80 ekey-Zutrittssysteme Eaton Moeller XC100, XC200 Mitsubishi Melsec, FX- und A-Serie MBus via Pegelwandler (PW3, PW20) Keller Sonden s::can oxilyser, condulyser, nitrolyser Feig VEK S4 (Feig Traffic) frei definierbare String-Schnittstelle |
| CAN-Bus | CANopen CAN (Woodward) CAN RSE (Vernetzung TAS X40, TAS X31, TAS 300, TAS X30; Vernetzung TAS X21 über Modbus) |
| CAN-RSE | RSE Netzwerk, 11/29 bit Identifier |
| Konfigurationsschnittstelle | USB 2.0 (Mini-USB Buchse) Ethernet |
| CAN-Bus | CANopen CAN (Woodward) CAN RSE (Vernetzung TAS-Serie) |
| Merkerbereich | |
|---|---|
| Digitalwerte | bis zu 512 (je nach Gerätetype und Lizenzumfang) |
| Analogwerte | bis zu 128 (je nach Gerätetype und Lizenzumfang) |
| Zählwerte | bis zu 128 (je nach Gerätetype und Lizenzumfang) |
